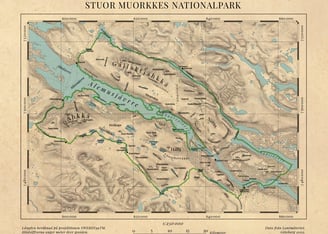

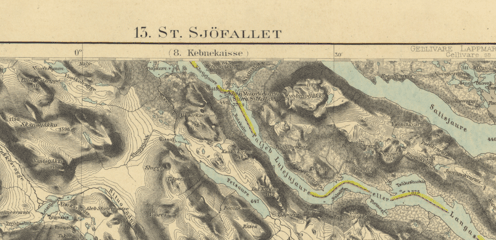

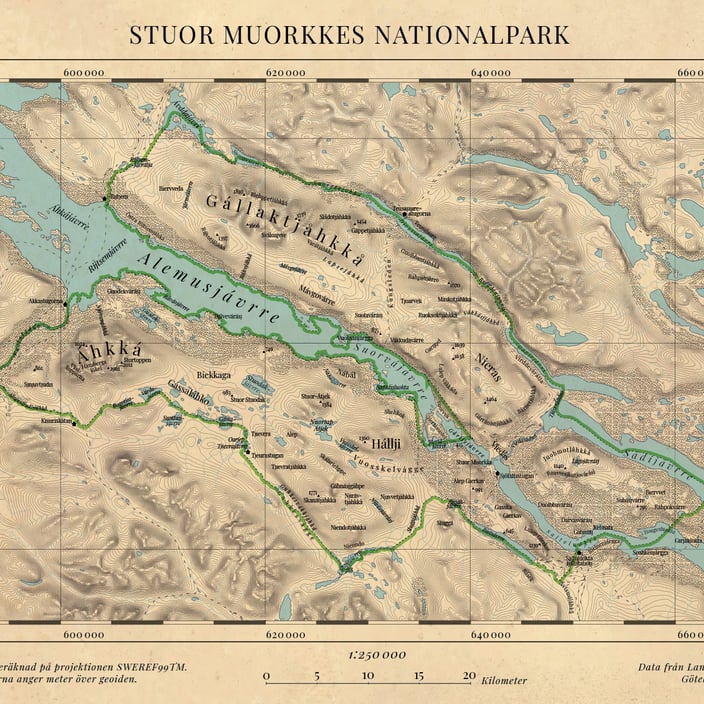

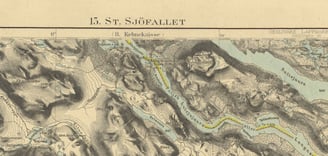

Till den här kartan hade jag som inspiration generalstabskartan som går att ladda ned från Lantmäteriet. Dessa kartor gavs ut mellan 1859 och 1979 och kan jämföras med dagens terrängkarta från Lantmäteriet och visar bland annat topografin och markanvändningen. Kartan jag använde som inspiration i det här fallet är över Stora Sjöfallet och från 1880. Själva datan kommer från Lantmäteriets terrängkarta.

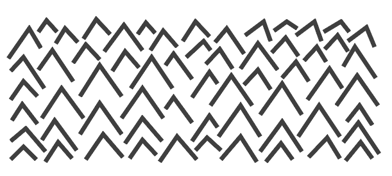

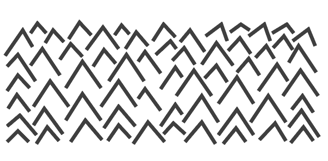

Utseendemässigt är det topografin som är i fokus på generalstabskartan, och färgerna är väldigt nedtonade där det egentligen bara är vattnet som är färgsatt. Den övriga markanvändningen verkar vara symbolsatt med mönster, men jag lyckas inte riktigt tolka exakt hur. Den största delen av ytan i nationalparken består av kalfjäll vilket jag väljer att inte färgsätta alls, inte heller glaciärerna får någon färg (ett val som jag nu i efterhand kanske skulle gjort annorlunda). Den fjärde marktypen som finns i området är skog, och den stilsätter jag med ett eget mönster som skapats i Illustrator.

När jag exporterade svg-fil med all data från QGis till Illustrator orkade min dator inte med den, antagligen på grund av antalet höjdkurvor. Så istället fick jag dela upp i flera olika delar och jobba med dem separat i Illustrator och lägga ihop allt på slutet. För att får till känslan av gammalt papper googlade jag helt enkelt efter papperstexturer och valde ett som var tillräckligt högupplöst och lagom gult som jag la i botten på dokumentet med datan. All övrig data satte jag sen i blandningsläget Multiply.

Som vanligt är det textsättningen av etiketterna som tar längst tid. Jag la inte ned jättemycket kraft på att hitta ett teckensnitt som var exakt likt det som är i generalstabskartan, utan nöjde mig med ett som i alla fall var antikvt och tunna hårstreck (Playbill hämtat från Google Maps).
