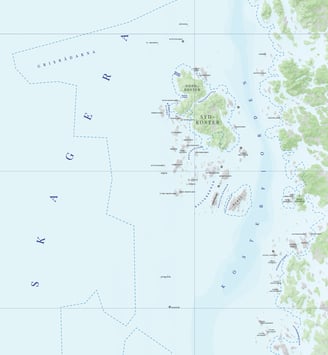

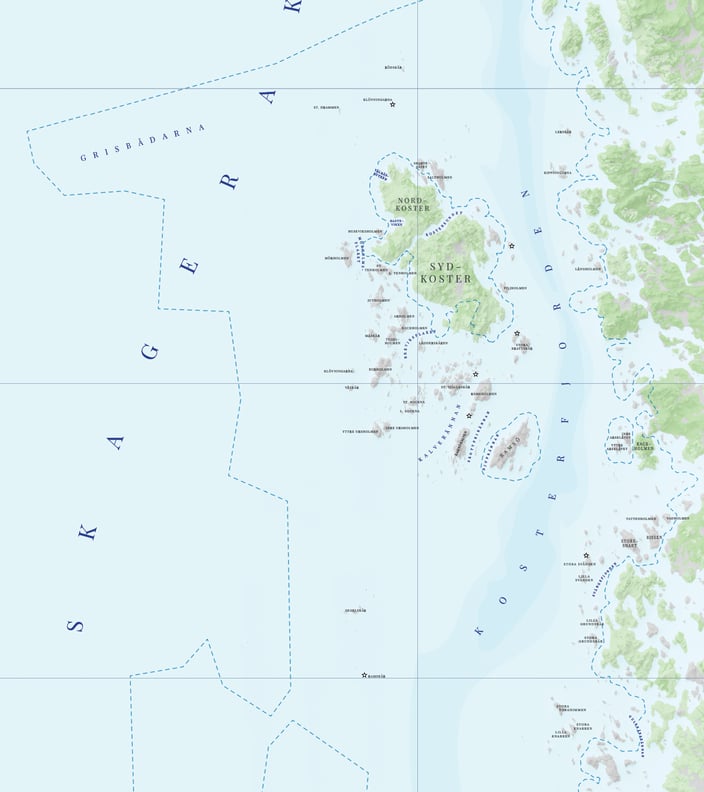

Kartan är skapad med med Lantmäteriets terrängdata. Höjddatan kommer från lidar-data, som Lantmäteriet också tillhandahåller. Upplösningen på lidar (1:1 eller 2:1) gör den något svårbearbetad, i alla fall när den används till områden i den storleken som Kosterhavet är. Filerna med lidar-data ligger på runt 100 Mb för en yta på 2,5 km2 och Kosterhavets nationalpark är runt 400 km2. I QGis finns ingen inbyggd funktionalitet för att hantera lidar, utan det krävs ett plugin för att jobba med det. Det jag använde heter LASTools och för beskrvningen för att använda det hittade jag på Geodose.com

LAStools finns både i betal- och gratisversion. Jag använde gratisversionen, som dock begränsar filerna till max 1 500 000 punkter för att kunna skapa en DEM. Därför blev jag tvungen att dela upp ytan i mindre delar, 400 delar för att vara exakt, och sen använda Merge i QGis för att slå ihop dem. Tidsödande, och tveksamt om det var värt tiden, men nu kan jag i alla fall processen. Alltid nåt.

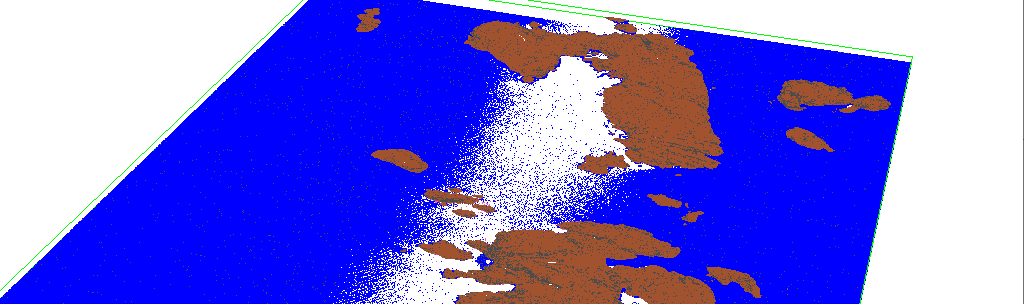

Lidar-data visad med LASTools i QGis.

Vad göra med vattendjupet?

Eftersom vattnet är en så stor del av nationalparken ville jag symbolisera den på ett bra sätt och bestämde mig för att använda mig av batymetrin för havet. Detta var tyvärr lättare sagt än gjort då det inte direkt kryllar av högupplöst gratis geodata av detta. Lösningen blev, efter lång tids fruktlöst sökande efter geodata, att kalkera en lågupplöst fil i Illustrator. På intet sätt optimalt, men jag tycker när jag ser slutresultatet att det fungerar för syftet att illustrera den ganska dramatiska batymetrin i Kosterfjorden.

Stilmässigt ville jag att kartan skulle känns lätt och luftigt. På något sätt var sjökort en inspiration, även om det egentligen inte finns så mycket likhet. Som de andra kartorna jag gjort över nationalparker har mycket tid gått åt till arbetet med etiketterna. Typsnittet är Playfair och är hämtad hos Google Fonts.
